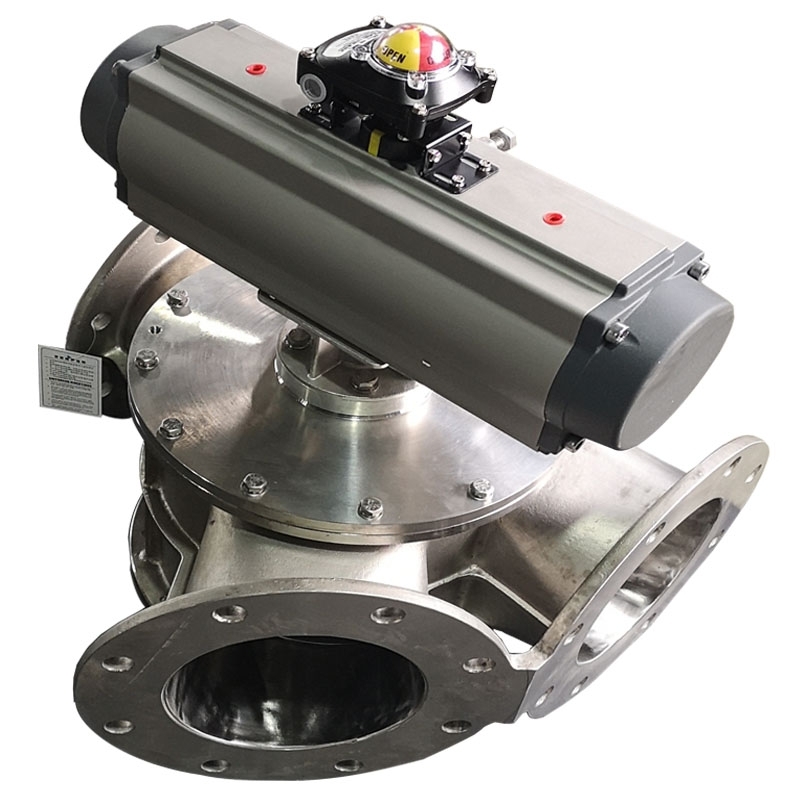

三通換向閥是一種重要的液壓元件，其結構設計特點直接影響其性能和適用范圍。以下將對三通換向閥的結構設計特點進行詳細探討。

一、閥體結構

三通換向閥的閥體通常采用鑄鐵、鋁合金或不銹鋼等材料制造。閥體的設計不僅關注于強度和剛性，還需考慮流體通道的布局。通過合理的流體通道設計，可以降低流體流動的阻力，減少能量損失。

二、閥桿與密封

閥桿是三通換向閥的重要組成部分，通常采用合金鋼材料以增強抗磨損性能。閥桿的設計需要保證與閥座的配合精度，以確保密封性能。多數三通換向閥采用O型圈或平面密封，這種密封設計能夠有效防止泄漏，從而提升系統的工作效率。

三、換向方式

三通換向閥的換向方式通常有電動、液壓和氣動等多種形式。每種換向方式的反饋設計不同，電動閥需考慮電氣控制的穩定性，氣動閥則需確保氣源壓力的有效傳遞。而液壓切換則強調閥體內壓力的調節精確，以確保換向時的瞬時響應。

四、流體通道設計

流體通道的設計是影響三通換向閥性能的關鍵。合理的通道設計能夠?qū)崿F(xiàn)快速切換和流量調節。保持通道的光滑度與流體動力學特性，減少渦流和亂流現象，有助于提升閥的工作效率。

五、表面處理

為了提升閥體的耐腐蝕性和耐磨性，三通換向閥的表面處理至關重要。常見的表面處理方法包括噴涂、鍍鉻和陽極氧化等。這些處理不僅能保護閥體免受外部環境的影響，還能延長閥的使用壽命。

六、連接方式

三通換向閥的連接方式多樣，包括螺紋連接、法蘭連接和焊接等。選擇合適的連接方式可以提高閥的安裝靈活性并確保密封性。另需注意，在高壓力和大流量的應用中，法蘭連接與焊接通常被優先考慮。

七、耐壓與溫度范圍

對于三通換向閥的設計，耐壓與溫度范圍是重要的技術指標。設計時需進行嚴謹?shù)挠嬎?/strong>，確保閥在使用時能夠承受預期的最大工作壓力和溫度。這保證了閥在各種工況下的穩定運行。

八、內部結構合理化

內部結構設計應注重簡化和功能多樣性。例如，設計中可以加入導向槽，以降低換向過程中的摩擦，提升換向響應速度。有些閥還設計了彈簧結構，通過彈簧的回彈力來確保閥的快速復位。

九、維護與檢修方便性

三通換向閥的維護和檢修便捷性也是設計的重要考量因素。設計師通常會在閥體上設計檢修口，以方便后期的維護與檢查。簡化的結構設計還可減少維護過程中的人力成本與時間成本。

十、應用場景的適應性

在設計三通換向閥時，需考慮其適用的具體領域，如液壓系統、氣動系統等。不同應用場景對閥的性能和結構要求不同，因此需針對性的設計，實現多功能的適配。

三通換向閥的結構設計涵蓋多個方面，每個組成部分的優化都旨在提升其整體性能和可靠性。在實際應用中，設計師需結合具體的使用需求和工況進行科學合理的設計，以實現功能的最佳化。
